در دنیای امروز که هزینه های تامین انرژی رو به افزایش است، بهینه سازی نمای ساختمان به یکی از اولویت های اصلی مهندسان و کارفرمایان تبدیل شده است. بخش بزرگی از تلفات حرارتی ساختمان ها از طریق پوسته خارجی رخ می دهد و انتخاب سیستم مناسب برای نما، تاثیر مستقیمی بر هزینه های جاری بهره برداری دارد. کاهش مصرف انرژی با نمای کامپوزیت یکی از راهکارهای مدرن و اقتصادی است که نه تنها ظاهر مدرنی به سازه می بخشد، بلکه به عنوان یک سپر حرارتی کارآمد عمل می کند. از این رو، بررسی راهکارهای عملی در کاهش مصرف انرژی با نمای کامپوزیت در پروژه های ساختمانی اهمیت ویژه ای دارد.
کاهش مصرف انرژی با نمای کامپوزیت از طریق ایجاد نمای تهویه شونده میسر می شود. در این سیستم، وجود لایه هوای میانی در پشت ورق ها به عنوان عایق حرارتی نمای ساختمان عمل کرده و با ایجاد جریان طبیعی هوا، مانع انتقال گرما در تابستان و خروج حرارت در زمستان می شود. این فرآیند ضمن انطباق کامل با الزامات مبحث ۱۹ مقررات ملی ساختمان، اتلاف حرارتی را تا ۷۰ درصد کاهش داده و به بهینه سازی نمای ساختمان کمک شایانی می کند.
استفاده از سیستم های نوین پوسته خارجی مانند نمای تهویه شونده کامپوزیت، راهکار مناسبی برای دستیابی به اهداف زیست محیطی در صنعت ساختمان است. در این مقاله به بررسی فنی چگونگی اثرگذاری ورق های کامپوزیت بر کاهش اتلاف حرارتی ساختمان، انطباق آن با استانداردهای مبحث نوزدهم مقررات ملی ساختمان و راهکارهای عملی برای به حداقل رساندن اتلاف انرژی می پردازیم.
مفاهیم بهینه سازی مصرف انرژی با پوسته های نوین ساختمان
نمای تهویه شونده (Double-Skin Facade) چیست و چگونه به عنوان عایق حرارتی عمل می کند؟

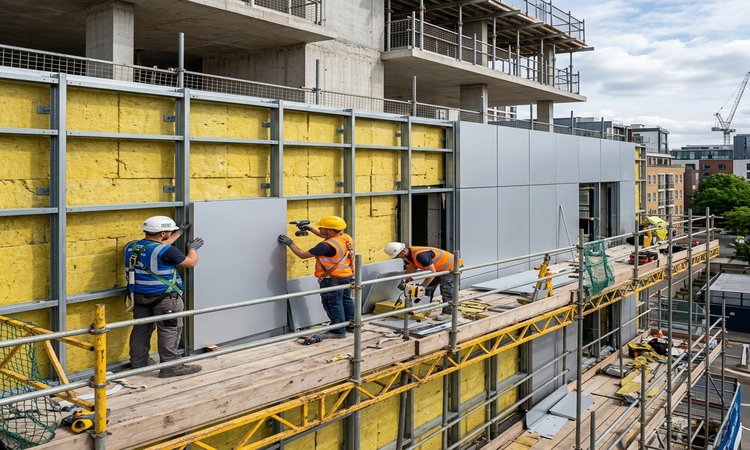

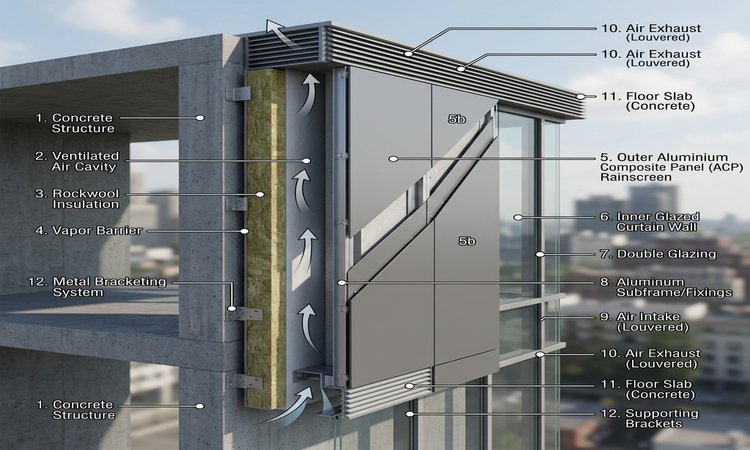

نمای تهویه شونده کامپوزیت یک سیستم چندلایه شامل ورق خارجی (ورق کامپوزیت)، فضای خالی میانی (لایه هوای میانی) و لایه عایق حرارتی روی دیوار اصلی است. در این سیستم، ورق های کامپوزیت با فاصله ای مشخص روی شاسی کشی فلزی قرار می گیرند. این چیدمان باعث ایجاد کانال هوای پیوسته در پشت پنل ها شده که به عنوان عایق حرارتی نمای ساختمان عمل می کند. از طریق این سیستم، ارتقای راندمان انرژی and صرفه جویی حرارتی به کمک نماهای مدرن میسر می شود.
عملکرد این نما بر اساس اثر دودکشی (Stack Effect) است. هوا در فضای میانی به دلیل اختلاف دما و فشار به جریان می افتد. در پروژه های واقعی، کاهش مصرف انرژی با نمای کامپوزیت به این صورت است که این لایه هوا مانع انتقال مستقیم گرما یا سرما به دیوار اصلی شده و پایداری حرارتی داخل ساختمان را افزایش می دهد.
نقش جریان هوای طبیعی در فضای پشت ورق های کامپوزیت برای خنک سازی ساختمان در تابستان
در فصل تابستان، تابش خورشید باعث گرم شدن نما می شود. در نماهای سنتی مانند سنگ، این گرما ذخیره و به دیوارهای داخلی منتقل می شود که مصرف انرژی سرمایشی را بالا می برد. اما در سیستم تهویه شونده، جریان هوای طبیعی پشت ورق های کامپوزیت به عنوان خنک کننده فعال عمل می کند. هوای گرم شده صعود کرده و خارج می شود و هوای خنک تر جایگزین آن می گردد. بدین ترتیب خنک سازی طبیعی نما رخ می دهد.
این چرخش مداوم هوا مانع از تجمع حرارت در پشت ورق ها شده و دمای دیوار اصلی را بسیار پایین تر از محیط نگه می دارد. در نتیجه، کاهش مصرف انرژی با نمای کامپوزیت در فصول گرم مستقیما خود را در کاهش کارکرد کولرها نشان می دهد. تجربه پروژه ها نشان داده که ورق کامپوزیت و صرفه جویی برق رابطه مستقیمی با طراحی درست عرض فضای تهویه شونده دارند. کنترل انرژی حرارتی در نما، بار برودتی ساختمان را کاهش می دهد و این امر یکی از ارکان مهم در بهینه سازی نمای ساختمان است.
محاسبات حرارتی و استانداردهای بهینه سازی نما با کامپوزیت
مقایسه ضریب انتقال حرارت (U-Value) دیوارهای سنتی در مقابل دیوارهای مجهز به نمای کامپوزیت تهویه شونده با لایه عایق پشم سنگ
برای درک بهتر اثربخشی این سیستم، باید به ضریب انتقال حرارت (U-Value) توجه کنیم. این ضریب نشان دهنده میزان عبور انرژی حرارتی از دیوار است. هر چه ضریب کمتر باشد، عملکرد حرارتی دیوار بهتر است. دیوارهای سنتی بدون عایق بندی ضریب انتقال حرارت بالایی دارند که منجر به اتلاف حرارتی ساختمان به صورت گسترده می شود. در چنین شرایطی، بکارگیری پانل های مدرن آلومینیومی کامپوزیت می تواند تحول بزرگی در کاهش هزینه های انرژی ایجاد کند.
According to the American Society of Heating, Refrigerating and Air-Conditioning Engineers (ASHRAE), ‘A well-designed ventilated facade can reduce the cooling load of a building by up to 30%.’ بر اساس انجمن مهندسان سیستم های گرمایش، سرمایش و تهویه مطبوع آمریکا، یک نمای تهویه شونده با طراحی اصولی می تواند بار سرمایشی ساختمان را تا ۳۰ درصد کاهش دهد. وقتی از نمای کامپوزیت تهویه شونده همراه با لایه عایق پشم سنگ استفاده می کنیم، این ضریب به شدت کاهش می یابد. در جدول زیر، مقایسه ای بین ساختارهای مختلف دیوار انجام شده است تا تاثیر این سیستم در بهینه سازی نمای ساختمان به وضوح مشخص شود:
| نوع ساختار دیوار (پوسته خارجی) | ضریب انتقال حرارت (W/m²K) | میزان کاهش اتلاف حرارتی نسبت به دیوار سنتی |
| دیوار آجری ۲۲ سانتی متری سنتی بدون عایق | 2.10 | مرجع (۰ درصد) |
| دیوار بتنی ۱۵ سانتی متری بدون عایق | 2.80 | افزایش اتلاف حرارت |
| دیوار مجهز به نمای کامپوزیت تهویه شونده بدون عایق میانی | 1.40 | حدود ۳۳ درصد کاهش |
| دیوار مجهز به نمای کامپوزیت تهویه شونده با ۵ سانتی متر عایق پشم سنگ | 0.45 | حدود ۷۸ درصد کاهش |
کاهش مصرف انرژی با نمای کامپوزیت زمانی به حداکثر می رسد که ضخامت لایه عایق پشت نما بر اساس محاسبات اقلیمی تعیین شود. همانطور که در جدول دیده می شود، اضافه کردن لایه هوای میانی و پشم سنگ می تواند ضریب انتقال حرارت دیوار را تا بیش از ۷۵ درصد کاهش دهد که این امر هزینه های انرژی را تعدیل می کند. طراحی نما و استفاده از ورق کامپوزیت در کاهش مصرف انرژی ساختمان نقش کلیدی در کاهش هزینه های بلندمدت پروژه دارد.
انطباق طراحی نمای کامپوزیت با الزامات مبحث نوزدهم مقررات ملی ساختمان در ایران
مبحث ۱۹ مقررات ملی ساختمان ایران ضوابط سختی را برای صرفه جویی در مصرف انرژی تعیین کرده است. بر اساس این مبحث، تمامی ساختمان های جدید ملزم به رعایت حداقل مقاومت حرارتی پوسته خارجی هستند. انطباق مبحث ۱۹ نمای کامپوزیت با استانداردهای ملی نیازمند محاسبه مقاومت حرارتی کل دیوار (R-Value) است که شامل مقاومت تک تک لایه ها و لایه هوای تهویه شونده می شود. در این میان، استفاده از ورق کامپوزیت ضد حریق که دارای هسته معدنی کندسوز و مقاومت حرارتی مناسب است، علاوه بر تامین الزامات ایمنی حریق، نقش پررنگی در جلوگیری از انتقال حرارت بازی می کند.
مهندسان با استفاده از ورق های استاندارد می توانند تاییدیه های فنی لازم را از مرکز تحقیقات مسکن دریافت کنند. استفاده از ورق کامپوزیت پرمیوم باند با هسته های استاندارد، تضمین کننده پایداری و دوام این پوسته حرارتی در طول زمان است. کاهش مصرف انرژی با نمای کامپوزیت نه تنها یک مزیت اقتصادی برای کارفرمایان است، بلکه برای اخذ پایان کار ساختمان و پاس کردن الزامات مبحث ۱۹ یک ضرورت قانونی به شمار می رود. انطباق کامل مبحث ۱۹ نمای کامپوزیت با محاسبات دقیق مهندسی امکان پذیر است.
راهکارهای عملی در طراحی و اجرای نما برای به حداقل رساندن اتلاف حرارتی
چگونگی مهار پل های حرارتی در اتصالات و براکت های شاسی کشی فلزی نما
یکی از چالش ها در اجرای نماهای خشک، وجود پل های حرارتی (Thermal Bridges) است که باعث فرار حرارت می شوند. در نمای کامپوزیت، براکت های فلزی شاسی کشی که مستقیما به سازه متصل می شوند، می توانند گرما یا سرما را به داخل ساختمان منتقل کنند. این امر موجب اتلاف حرارتی ساختمان در فصول مختلف می شود.
برای مهار این مشکل، در طراحی ها از لایه های قطع کننده حرارتی (Thermal Break) استفاده می شود. قرار دادن پدهای عایق لاستیکی یا نئوپرن بین براکت های فلزی و دیوار اصلی، انتقال حرارت از طریق اتصالات را کاهش می دهد. در واقع، کاهش مصرف انرژی با نمای کامپوزیت بدون کنترل این پل های حرارتی به طور کامل محقق نخواهد شد. توجه به این جزئیات در شاسی کشی، تفاوت بین اجرای مهندسی و معمولی را مشخص می کند و از اتلاف حرارتی ساختمان در محل اتصالات جلوگیری می کند. استفاده از براکت های عایق شده نیز به عنوان یک روند جدید مطرح است تا صرفه جویی در مصرف انرژی نما به شکل کامل تری محقق شود.
تاثیر رنگ های براق و بازتاب دهنده نور در ورق های کامپوزیت بر کاهش جذب گرمای خورشیدی

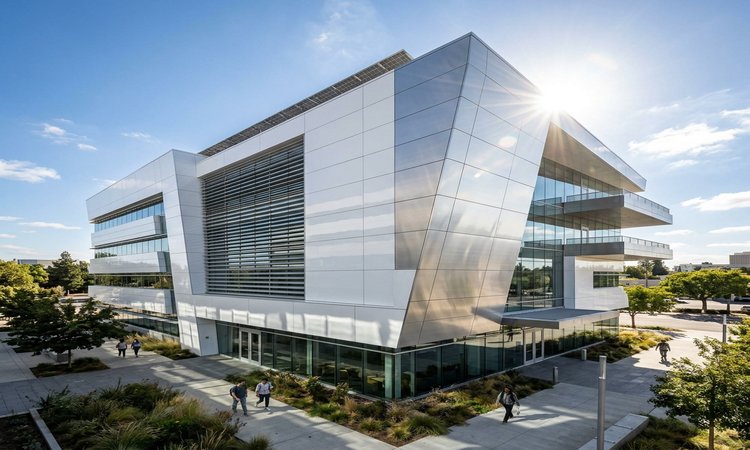

رنگ و پوشش سطحی ورق های کامپوزیت نقش بسیار مهمی در رفتار حرارتی پوسته ساختمان ایفا می کنند. ورق های کامپوزیت با رنگ های روشن, براق یا متالیک دارای ضریب بازتابش خورشیدی (SRI) بالایی هستند و بخش عمده ای از تابش فروسرخ خورشید را منعکس کرده و مانع از گرم شدن بدنه نما می شوند. در مناطق گرمسیر ایران، انتخاب رنگ های مناسب می تواند دمای سطح نما را تا ۱۵ درجه سانتی گراد نسبت به رنگ های تیره کاهش دهد و بدین ترتیب کاهش جذب گرما با رنگ آمیزی بهینه ورق ها افزایش می یابد.
این بازتابش حرارتی به همراه عملکرد جریان هوای پشت نما، نیاز به انرژی برای سرمایش داخلی را به حداقل می رساند. تلفیق ورق های بازتاب دهنده با طراحی تهویه شونده، کارآمدترین حالت خنک سازی غیرفعال را ایجاد می کند. این ویژگی، رابطه مستقیم کاهش مصرف انرژی با نمای کامپوزیت را با طراحی بصری و انتخاب متریال هوشمند نشان می دهد. بهینه سازی نمای ساختمان با استفاده از ورق های براق، یکی از روش های موثر برای کاهش بارهای برودتی است.
جمع بندی
کاهش مصرف انرژی با نمای کامپوزیت یک راهکار مهندسی، اقتصادی و پایدار برای ساختمان های مدرن است. ایجاد لایه هوای میانی در نمای تهویه شونده کامپوزیت به همراه عایق پشم سنگ، ضریب انتقال حرارت دیوارها را به شدت کاهش داده و مانع از اتلاف حرارتی ساختمان در فصول سرد و گرم می شود. انطباق این سیستم با مبحث ۱۹ نمای کامپوزیت نه تنها الزامات قانونی پایان کار را برآورده می کند، بلکه در درازمدت با ورق کامپوزیت و صرفه جویی برق هزینه های جاری بهره برداری را به حداقل می رساند. به عنوان یک جمع بندی نهایی، دستیابی به اهداف کاهش مصرف انرژی با نمای کامپوزیت در درازمدت با کنترل پل های حرارتی و استفاده از مصالح استاندارد میسر می شود.
سوالات متداول
❓ آیا نمای کامپوزیت واقعا در کاهش مصرف انرژی ساختمان موثر است؟
بله. اجرای نمای تهویه شونده کامپوزیت به همراه لایه عایق حرارتی می تواند اتلاف حرارتی ساختمان را از طریق دیوارها تا بیش از ۷۰ درصد کاهش دهد و نیاز به سرمایش و گرمایش را تعدیل کند. کاهش مصرف انرژی با نمای کامپوزیت یک واقعیت اثبات شده علمی است.
❓ مکانیسم خنک سازی نمای کامپوزیت در تابستان چگونه کار می کند؟
جریان هوای طبیعی در فضای پشت ورق ها به دلیل اثر دودکشی برقرار می شود. هوای گرم شده صعود کرده و خارج می شود و هوای خنک تر جایگزین آن می شود که مانع انتقال گرما به دیوارهای داخلی ساختمان می گردد.
❓ چگونه می توان پل های حرارتی را در نمای کامپوزیت مهار کرد؟
با استفاده از پدهای عایق حرارتی (نئوپرن یا لاستیکی) در محل اتصال براکت های فلزی شاسی کشی به اسکلت و دیوارهای ساختمان، می توان پل های حرارتی را به حداقل رساند.
❓ آیا استفاده از ورق کامپوزیت برای پاس کردن مبحث ۱۹ الزامی است؟
استفاده از خود ورق الزامی نیست، اما انطباق نما با مبحث ۱۹ مقررات ملی الزامی است. نمای کامپوزیت تهویه شونده یکی از بهترین روش ها برای دستیابی به ضریب انتقال حرارت مجاز مبحث ۱۹ است.
❓ کدام رنگ ورق کامپوزیت برای مناطق گرمسیر مناسب تر است؟
ورق هایی با رنگ های روشن، متالیک و براق که بازتاب دهنده نور خورشید هستند و ضریب بازتاب خورشیدی (SRI) بالایی دارند، برای کاهش جذب گرما مناسب ترند.
