محاسبه نیروهای باد در نمای کامپوزیت + اصول بارهای جانبی نما

سقوط ناگهانی پانل‌های نما در طوفان‌های شهری، شدیدترین زنگ خطری است که ضعف در طراحی مهندسی سازه‌های فرعی را آشکار می‌کند. واقعیت این است که محاسبه نیروهای باد در نمای کامپوزیت حیاتی‌ترین گام در تضمین ایمنی و پایدارسازی پوسته‌های مدرن است. به دلیل ماهیت سبک پوسته آلومینیوم، بارهای دینامیکی و استاتیکی باد جدی‌ترین عامل تهدیدکننده پایداری این سیستم‌ها به شمار می‌روند. خطا در توزیع و تحلیل بارهای جانبی نما می‌تواند به گسیختگی اتصالات، گشاد شدن سوراخ پرچ‌ها و در نهایت کنده شدن قطعات منجر شود. برای جلوگیری از این بحران، مهندسین محاسب موظف هستند رفتار باد، مکش‌های موضعی در کنج‌ها و ظرفیت باربری اتصالات را بر اساس مقررات ملی ساختمان به دقت ارزیابی کنند.

مفهوم بار جانبی نمای ساختمان و نحوه توزیع آن

برخلاف سازه اصلی ساختمان که جرم بالایی دارد و نیروی زلزله بر آن حاکم است، در پوسته‌های سبک متریال نما شرایط کاملاً متفاوتی حاکم است. در این ساختارها، بار جانبی نمای ساختمان عمدتاً ناشی از فشار و مکش باد است. باد هنگام برخورد با بدنه خارجی برج‌ها، انرژی جنبشی خود را به فشار استاتیکی و دینامیکی تبدیل می‌کند. این نیرو بر حسب جهت وزش به دو دسته فشار مثبت (در وجه رو به باد) و فشار منفی یا مکش (در وجوه جانبی و پشت به باد) تقسیم می‌شود. گردابه‌های هوایی ایجاد شده در لبه‌های تیز ساختمان، نیروی مکش را چند برابر می‌کنند. اگر اتصالات مکانیکی زیرسازی توانایی مقاومت در برابر این نیروی بیرون‌کشنده را نداشته باشند، پوسته نما به راحتی جدا خواهد شد.

پارامترهای کلیدی در طراحی نمای کامپوزیت بر اساس مبحث ششم

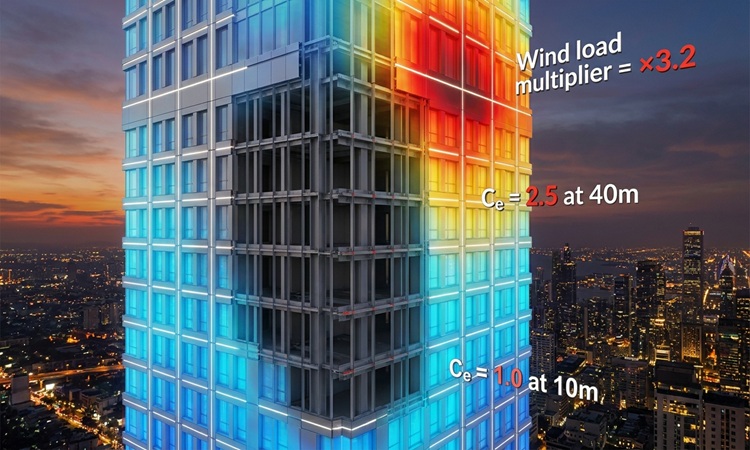

مهندسی نمای کامپوزیت نیازمند تسلط کامل بر فرمول‌های ریاضی و استانداردهای بارهای وارد بر ساختمان است. در روند طراحی نمای کامپوزیت و مدل‌سازی شاسی‌کشی، ابتدا فشار مبنای باد (q) بر اساس داده‌های هواشناسی و موقعیت جغرافیایی شهر محاسبه می‌شود. برای مثال، فشار باد در مناطق ساحلی یا دشت‌های باز به مراتب بالاتر از مراکز شهری متراکم است. گام بعدی، تعیین ضریب بازتاب یا تغییر سرعت با ارتفاع (Ce) است؛ این ضریب نشان می‌دهد که با بالا رفتن طبقات، سرعت و به تبع آن توان تخریبی باد به صورت نمایی افزایش می‌یابد.

بررسی‌ها نشان می‌دهد که سرعت باد در ارتفاع ۴۰ متری زمین، می‌تواند تا ۲.۵ برابر سرعت باد در سطح مجاور زمین باشد. این یعنی نیروی وارد بر ورق کامپوزیت در طبقات فوقانی یک برج، تا چند صد درصد قوی‌تر از طبقات پایینی است.

تأثیر ابعاد پانل و ضریب شکل موضعی (Cg)

یکی از رایج‌ترین اشتباهات طراحان، استفاده از ضرایب باد سازه برای طراحی پوسته نما است. طبق استانداردهای بین‌المللی مانند ASCE 7 و مبحث ۶ ایران، اجزای پوسته و نما (Components and Cladding) به دلیل مساحت بارگیر کوچک‌تر، بارهای متمرکز و لحظه‌ای شدیدتری را تجربه می‌کنند. از این رو ضریب شکل موضعی برای پانل‌های نما بسیار بزرگ‌تر در نظر گرفته می‌شود. این ضریب در کنج‌های ساختمان (زون‌های کناری) به حداکثر مقدار خود می‌رسد؛ زیرا در این بخش‌ها جریان باد دچار جدایی شده و لایه‌های برشی قوی با مکش بسیار بالا ایجاد می‌کنند.

p = q · Ce · I · (Cpe – Cpi)

تحلیل پایداری زیرسازی نمای کامپوزیت و شاسی‌کشی

بارهای باد وارد شده بر سطح ورق‌های کامپوزیت آلومینیومی، باید به صورت یک زنجیره صلب و بدون تغییر شکل‌های بحرانی به اسکلت اصلی سازه منتقل شوند. قوطی‌های آهنی یا پروفیل‌های آلومینیومی لنگری که به عنوان ستونچه‌ها و تیرچه‌های نما عمل می‌کنند، تحت بارهای عمود بر صفحه دچار لنگر خمشی و خیز (Deflection) می‌شوند.

در محاسبات باد نما کنترل خیز بسیار اهمیت دارد؛ چرا که انعطاف بیش از حد پروفیل‌ها سبب از بین رفتن لاستیک‌های آب‌بندی، شکست چسب‌های سیلیکونی و ایجاد صداهای آزاردهنده در هنگام طوفان می‌شود. حداکثر تغییر مکان مجاز معمولاً به L/175 طول دهانه محدود می‌گردد.

• کنترل برش پرچ‌ها: نیروی مکش تمایل دارد ورق را از روی لبه‌ها به بیرون بکشد؛ پرچ‌ها باید بر اساس گسیختگی کششی و لهیدگی ورق کنترل شوند.
• تغییر شکل حرارتی متقاطع: زیرسازی باید به گونه‌ای طراحی شود که علاوه بر بارهای باد، جابجایی‌های ناشی از انبساط و انقباض حرارتی آلومینیوم را بدون ایجاد تنش پسماند مهار کند.
• سختی خمشی سیستم: برای دهانه‌های عریض، افزایش عمق پروفیل‌های عمودی جهت افزایش ممان اینرسی الزامی است.

نقش کیفیت پانل در دوام سازه‌ای نما

انتخاب نوع متریال مصرفی تأثیر مستقیمی بر توزیع تنش‌ها دارد. استفاده از محصولات مهندسی شده نظیر ورق کامپوزیت ضد حریق علاوه بر تامین ایمنی در برابر آتش‌سوزی، به دلیل کیفیت بالاتر آلیاژ آلومینیوم، مقاومت تسلیم بالاتری در برابر خمش ناشی از بارهای جانبی دارند. در پروژه‌های خاص با ابعاد پانل بسیار بزرگ یا در مناطقی که شدت باد خارج از حد نرمال است، استفاده از ورق کامپوزیت سه بعدی به دلیل ساختار هسته مواج یا لانه زنبوری، ممان اینرسی به مراتب بالاتری ایجاد کرده و بدون افزایش وزن، مقاومت پانل را در برابر شکم دادن به شدت افزایش می‌دهد. جهت درک بهتر رفتار متریال‌های مختلف در برابر این نیروها،

سیستم تعادل فشار و مدیریت بار باد (Pressure-Equalized Rain-Screen)

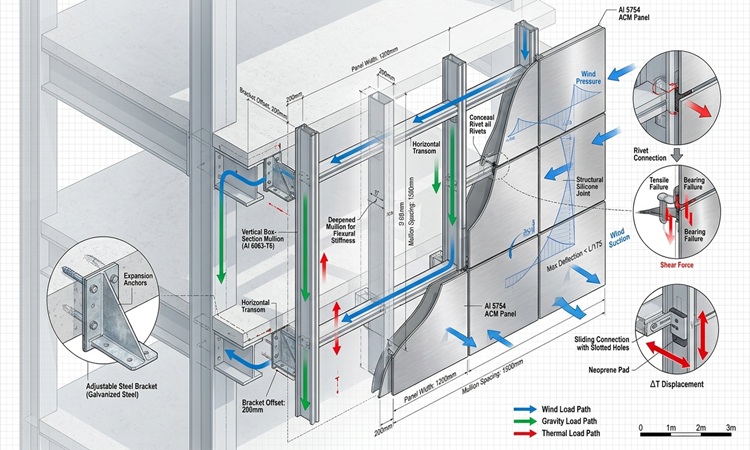

بسیاری از مهندسان گمان می‌کنند برای مقابله با بادهای شدید تنها راهکار سنگین‌تر کردن پروفیل‌های آهن یا افزایش ضخامت ورق است. اما در مهندسی مدرن نما، از تکنیک تخلیه فشار استفاده می‌شود. در سیستم نصب ریلی (Hanging) با باز گذاشتن بندهای عمودی و افقی و تعبیه محفظه هوای کنترل‌شده در پشت ورق، فشار هوای محفظه داخلی به سرعت با فشار باد بیرونی برابر می‌شود. این برابری فشار، اختلاف فشار روی دو طرف ورق کامپوزیت را به صفر نزدیک می‌کند. با این راهکار خلاقانه، نیروی خالص اعمال شده به اتصالات و شاسی‌کشی تا ۴۰ درصد کاهش یافته و می‌توان سازه فرعی را کاملاً بهینه و سبک طراحی کرد.

سناریوی محاسباتی پروژه برج اداری زون ساحلی:
فرض کنید پانلی به ابعاد ۱.۵ در ۱.۲ متر در طبقه پانزدهم یک برج نصب شده است. مساحت بارگیر این پانل ۱.۸ متر مربع است. بر اساس محاسبات اقلیمی، فشار نهایی طراحی باد در آن ارتفاع ۲.۱ کیلوپاسکال (۲۱۰۰ نیوتن بر متر مربع) است.

• نیروی کل وارد بر پانل: F = 2100 × 1.8 = 3780 N (معادل ۳۸۵ کیلوگرم نیروی افقی خالص)
• نتیجه مهندسی: این پانل نمی‌تواند تنها با اتصالات پرچ معمولی در لبه‌ها رها شود. برای مهار این نیروی عظیم، تعبیه یک استیفنر (پروفیل تقویت‌کننده) در پشت ورق کامپوزیت و اتصال آن با چسب پلی‌اورتان ساختاری به مرکز پانل جهت نصف کردن دهانه خمشی الزامی است.

جدول محاسباتی باد نما

اشتباهات رایج

• استفاده از پرچ‌های نرم آلومینیومی نمره‌پایین در طبقات مرتفع به جای پرچ‌های استیل یا کلمپ‌های فولادی.
• عدم توجه به تغییرات نمایی سرعت باد در ارتفاع و اعمال یک ضریب ثابت برای کل طبقات ساختمان.
• نادیده گرفتن کنترل خیز و تغییر مکان پروفیل‌های عمودی زیرسازی تحت بارهای باد طراحی.
• استفاده از چسب‌های سیلیکونی غیراستاندارد و ارزان‌قیمت به جای چسب‌های ساختاری پلی‌اورتان برای اتصال تقویت‌کننده‌ها.

مقالات پیشنهادی

• نقش ورق های پرمیوم باند در معماری پایدار و سبز
• چرا معماران حرفه‌ای پرمیوم باند را توصیه می‌کنند؟
• مقاومت نمای کامپوزیت در برابر باد؛ الزامات فنی در ساختمان های مرتفع

سوالات متداول

1. چرا بارهای مکش باد در کنج‌های ساختمان شدیدتر است؟
   هنگام برخورد باد با لبه‌های تیز ساختمان، جریان هوا دچار جدایی شده و گردابه‌های شدیدی ایجاد می‌کند که این پدیده نیروی مکش (فشار منفی) را در زون‌های کناری به شدت افزایش می‌دهد.
2. آیا لرزش و صدای ورق کامپوزیت در باد نشانه ضعف در محاسبات است؟
   بله، لرزش پانل‌ها و تولید صدا (پدیده ورق زدن) ناشی از عدم محاسبه صحیح تغییر شکل (خیز مجاز) و عدم استفاده از تسمه‌های تقویت‌کننده یا استیفنرهای میانی در پشت پانل‌های بزرگ است.
3. تفاوت روش فیکس و ریلی در تحمل بارهای جانبی چیست?
   روش ریلی به دلیل اتصالات کشویی و تعلیقی، به پانل اجازه می‌دهد بدون ایجاد تنش‌های پسماند در برابر انقباض، انبساط و حرکات دینامیکی باد رفتار انعطاف‌پذیرتری از خود نشان دهد.

نتیجه‌گیری

پایداری یک پوسته مدرن شهری در بالاترین طبقات یک برج، برآیند محاسبات مهندسی دقیق و کیفیت متریال به کار رفته است. ایمنی ساختمان در برابر بارهای باد به هیچ عنوان تجملی نیست، بلکه ضامن حفظ سرمایه و جان انسان‌هاست. تطابق کامل شاسی‌کشی زیرسازی با معیارهای مقاومت هندسی و استفاده از ورق‌های مهندسی‌شده، خطای سازه‌ای را به صفر می‌رساند.
