در مهندسی نمای مدرن، پایداری سازه ای پوسته خارجی ساختمان در برابر نیروهای طبیعی، اولویت اول طراحان و محاسبان است. مقاومت نمای کامپوزیت در برابر باد به ویژه در کلان شهرهایی که با پدیده بادهای محلی و تونل های بادی شهری مواجه هستند، فراتر از یک موضوع زیبایی شناسی، به یک بحث ایمنی زیستی تبدیل شده است.
صفحات آلومینیوم کامپوزیت به دلیل وزن کم و سطح بادخور زیاد، در صورت عدم طراحی صحیح زیرسازی و اتصالات، مستعد جدا شدن از بدنه اصلی ساختمان تحت فشارهای دینامیکی باد هستند. در ساختمان های بلندمرتبه، جایی که سرعت باد با افزایش ارتفاع به صورت نمایی بالا می رود، تحلیل دقیق نیروهای وارد بر پانل ها و نحوه انتقال این نیروها به اسکلت سازه، ضامن بقای سیستم نما در طول عمر مفید ساختمان خواهد بود.
رعایت استانداردهای بارگذاری و استفاده از دیتیل های مهندسی شده، تنها راه اطمینان از عملکرد صحیح این متریال در شرایط بحرانی جوی است.
چرا بررسی بار باد در طراحی نما ضروری است؟
بررسی بار باد در نما ساختمان اولین گام در فرآیند شاپ دراوینگ و محاسبات فاز دو است. برخلاف بارهای مرده که ماهیتی ثابت دارند، بار باد ماهیتی نوسانی و تصادفی دارد که می تواند باعث پدیده خستگی در اتصالات شود. اگر مقاومت نمای کامپوزیت در برابر باد به درستی سنجیده نشود، لرزش های مداوم پانل ها منجر به شل شدن پیچ ها، پرچ ها و در نهایت خروج ورق از ریل های نگهدارنده می گردد.
علاوه بر این، باد می تواند نیروهای جانبی شدیدی ایجاد کند که اگر زیرسازی نما (شاسی کشی) صلبیت لازم را نداشته باشد، کل سیستم دچار تغییر شکل های دائم می شود. این تغییر شکل ها نه تنها ظاهر ساختمان را مخدوش می کند، بلکه باعث از بین رفتن آب بندی و هوابندی نما نیز می شود.
انواع فشار باد و تاثیر آن بر صفحات نما
نیروی باد بر روی پوسته ساختمان به دو صورت عمده ظاهر می شود که هر دو باید در تحلیل مقاومت نمای کامپوزیت در برابر باد لحاظ گردند. در سمت رو به باد (Windward)، فشار مستقیم باعث خم شدن پانل ها به سمت داخل می شود، اما پدیده خطرناک تر در سمت پشت به باد (Leeward) و دیواره های جانبی رخ می دهد که به آن فشار منفی باد یا مکش گفته می شود.
فشار منفی تمایل دارد پانل های کامپوزیت را از روی زیرسازی کنده و به سمت بیرون پرتاب کند. به همین دلیل، تست مقاومت کششی اتصالات در این بخش ها بسیار حیاتی است. تمرکز تنش در گوشه های ساختمان (Corner Zones) به دلیل ایجاد گردابه های بادی، چندین برابر بخش های میانی است و نیازمند تقویت ویژه اتصالات و کاهش فواصل زیرسازی می باشد.

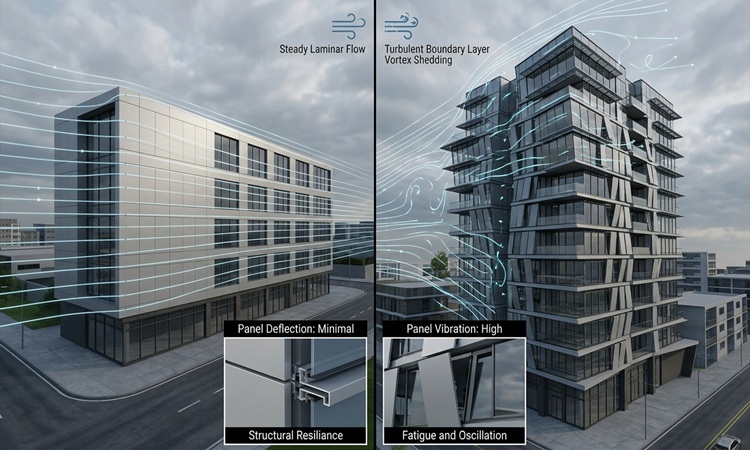

تفاوت رفتار نما در ساختمان های کوتاه و بلندمرتبه
طراحی نمای ساختمان بلندمرتبه تفاوت های بنیادینی با ابنیه معمولی دارد. در ساختمان های کوتاه، فشار باد معمولا یکنواخت فرض می شود و اثرات توربولانس کمتر است. اما در برج ها، پارامتری به نام “ضریب بازتاب” و “تغییرات سرعت با ارتفاع” اهمیت پیدا می کند. در ارتفاعات بالا، جابجایی های جانبی خود ساختمان (Drift) نیز بر سیستم نما اثر می گذارد.
بنابراین، مقاومت نمای کامپوزیت در برابر باد در یک برج ۳۰ طبقه، نیازمند استفاده از سیستم های نصب منعطف تری مانند سیستم “هنگ” است که اجازه جابجایی های کوچک را به پانل می دهد بدون اینکه اتصال مکانیکی آن با شاسی کشی قطع شود.
تحلیل فنی مقاومت نمای کامپوزیت در برابر باد
برای دستیابی به یک طرح ایمن، مهندس محاسب باید بر اساس مبحث ششم مقررات ملی ساختمان یا استانداردهای بین المللی مانند ASCE 7، بار طراحی را استخراج کند. مقاومت نمای کامپوزیت در برابر باد تابعی از ضخامت ورق، ابعاد پانل و فواصل تکیه گاهی زیرسازی است.
هرچه ابعاد پانل بزرگتر باشد، لنگر خمشی ایجاد شده در مرکز پانل تحت فشار باد بیشتر خواهد بود که این موضوع لزوم استفاده از تسمه های تقویتی (Stiffeners) در پشت ورق را ایجاب می کند. این تسمه ها با چسب های استراکچرال به پشت ورق متصل می شوند تا صلبیت پانل را بدون افزایش ضخامت آلومینیوم بالا ببرند.
محاسبه بار باد و ضریب ایمنی اتصالات
در محاسبات فنی، ضریب ایمنی نما معمولا بین ۱.۵ تا ۲.۵ در نظر گرفته می شود تا خطاهای اجرایی و بارهای پیش بینی نشده پوشش داده شوند. جدول زیر نمونه ای از تغییرات فشار باد و الزامات تقویتی را بر اساس ارتفاع در یک منطقه با باد متوسط نشان می دهد:
| تراز ارتفاعی (متر) | سرعت مبنای باد (km/h) | فشار طراحی (kg/m2) | فواصل پیشنهادی عمودی شاسی کشی (cm) |
| ۰ تا ۱۰ | ۹۰ | ۶۵ | ۸۰ – ۱۰۰ |
| ۱۰ تا ۳۰ | ۱۱۰ | ۹۵ | ۶۰ – ۸۰ |
| ۳۰ تا ۶۰ | ۱۳۰ | ۱۴۰ | ۴۰ – ۶۰ |
| بالای ۶۰ | ۱۵۰+ | ۱۸۰+ | تحلیل دینامیکی ویژه |
نقش نوع زیرسازی و سیستم نصب در افزایش مقاومت
شاسی کشی مقاوم در نما اسکلت بندی اصلی است که بار باد را به سازه منتقل می کند.
ابتدا بدانید زیرسازی کامپوزیت نما چیست؟ مراحل، نکات و استانداردهای اجرایی چیست.
استفاده از پروفیل های آهنی با ضخامت دیواره استاندارد یا پروفیل های آلومینیومی با آلیاژ 6063-T5 توصیه می شود. سیستم های نصب به دو دسته کلی تقسیم می شوند که تاثیر مستقیمی بر مقاومت نمای کامپوزیت در برابر باد دارند:
- سیستم فیکس (Fixing) :
در این روش ورق ها پیچ یا پرچ می شوند. برای افزایش ایمنی، باید از واشرهای پهن استفاده کرد تا از پدیده “قلوه کن شدن” ورق در محل سوراخ پیچ تحت مکش باد جلوگیری شود.
- سیستم هنگ (Hanging) :
این سیستم به دلیل جدا بودن اتصال پانل از شاسی کشی اصلی، بهترین عملکرد را در برابر لرزش های ناشی از باد دارد. قطعات ناودانی و پین های اتصال در این روش باید تحت تست های آزمایشگاهی قرار گیرند.
مقایسه کامل روشها در مقاله بررسی و مقایسه روشهای نصب ورق کامپوزیت: فیکس، ریلی و هنگ ارائه شده است.
- سیستم ال اس اف (LSF) :
در برخی موارد از مقاطع سرد نورد شده برای سبک سازی و افزایش سرعت استفاده می شود که باید محاسبات مهاربندی آن ها در برابر بارهای جانبی باد با دقت دوچندان انجام گیرد.
راهکارهای اجرایی برای افزایش ایمنی نما در برابر باد شدید
برای پیمانکاران و مجریان، رعایت جزییات در محل کارگاه ضامن نهایی مقاومت نمای کامپوزیت در برابر باد است. هیچ محاسبه ای روی کاغذ نمی تواند جایگزین اجرای صحیح یک اتصال پرچی یا پیچ استیل شود.
در مناطق ساحلی یا بادخیز، استفاده از پیچ های خودکار معمولی به هیچ عنوان مجاز نیست و باید از پیچ های استیل با گرید بالا یا پرچ های تمام آلومینیوم با میخ استیل استفاده کرد تا از خوردگی گالوانیک و ضعیف شدن اتصال در طول زمان جلوگیری شود.

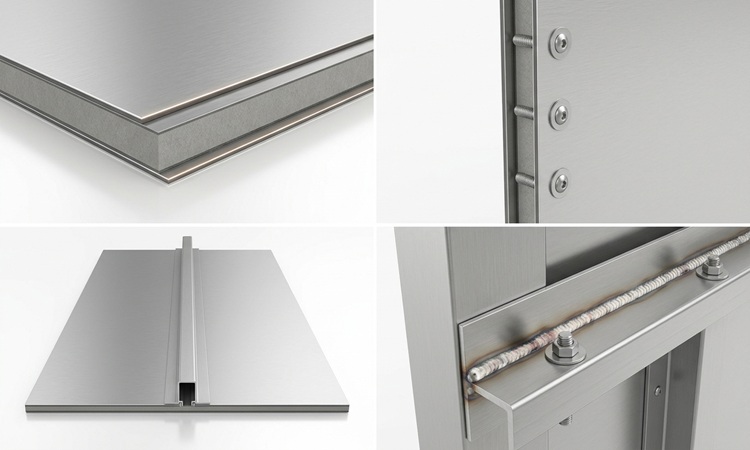

انتخاب ضخامت مناسب و فواصل استاندارد اتصالات
ضخامت ورق های کامپوزیت معمولا ۴ میلی متر است، اما ضخامت لایه های آلومینیوم طرفین (Skin Thickness) تعیین کننده واقعی مقاومت نمای کامپوزیت در برابر باد است. برای ساختمان های بلند، ورق هایی با لایه آلومینیوم ۰.۵ میلی متر الزامی است. همچنین فواصل اتصالات باید به گونه ای باشد که:
بیشتر بدانید: ضخامت ورق کامپوزیت و تاثیر آن بر استحکام سازه.
- لبه های ورق حداقل با ۳ پرچ یا پیچ در هر سمت مهار شوند.
- فاصله پرچ ها از لبه ورق نباید از ۲ برابر قطر سوراخ کمتر باشد تا لبه ورق تحت فشار باد پاره نشود.
- در پانل های با عرض بیش از ۱۲۰ سانتی متر، حتما از پروفیل تقویتی میانی استفاده شود.
- تمامی اتصالات زیرسازی به اسکلت باید از نوع جوش ممتد استاندارد یا بولت های مکانیکی با تاییدیه تست کشش باشند.
بخش اعتمادسازی بر اساس استانداردهای فنی، تجربه پروژه های مرتفع و کنترل کیفیت اجرا
در نهایت، کنترل کیفیت اجرای نما باید به صورت مرحله ای توسط ناظر پروژه انجام شود. این کنترل شامل چک کردن شاقولی شاسی کشی، بررسی سلامت پرچ ها و اطمینان از قرارگیری صحیح لاستیک های لرزه گیر است. استاندارد بارگذاری باد در ایران (مبحث ۶) الزامات سخت گیرانه ای دارد که تطابق با آن ها باید در دفترچه محاسبات نما قید شود.
تجربه نشان داده است در پروژه های بزرگی که تست های تونل باد (Wind Tunnel Test) برای آن ها انجام شده، نه تنها ایمنی به حداکثر رسیده، بلکه با بهینه سازی فواصل زیرسازی، در هزینه های متریال نیز صرفه جویی شده است. یک مجری ذی صلاح باید همواره آماده ارائه گزارش های تست مقاومت کششی اتصالات در سایت پروژه باشد تا از حوادث احتمالی در طوفان های فصلی پیشگیری گردد.
جمع بندی
دستیابی به حداکثر مقاومت نمای کامپوزیت در برابر باد نیازمند یک مثلث همکاری بین طراح، محاسب و مجری است. در ساختمان های بلندمرتبه، نادیده گرفتن فشار منفی باد و تمرکز تنش در کنج ها می تواند منجر به فاجعه شود.
با استفاده از محاسبات دقیق بر اساس بار باد در نما ساختمان، انتخاب سیستم نصب مناسب (ترجیحا هنگینگ) و نظارت دقیق بر کیفیت اتصالات و شاسی کشی، می توان نمایی ایمن، بادوام و زیبا خلق کرد که در برابر شدیدترین تندبادها نیز پایداری خود را حفظ کند.
سوالات متداول
۱. چرا در لبه های ساختمان (کنج ها) تعداد اتصالات بیشتری نیاز است؟
به دلیل پدیده توربولانس و جدا شدن جریان باد از سطح ساختمان، فشار منفی (مکش) در گوشه ها به مراتب بیشتر از مرکز نما است و نیاز به تقویت دارد.
۲. آیا سیستم فیکس برای ساختمان های بالای ۱۰ طبقه مناسب است؟
سیستم فیکس با رعایت محاسبات دقیق و استفاده از ورق های ضخیم قابل اجراست، اما سیستم هنگینگ به دلیل عملکرد بهتر در جذب ارتعاشات باد، برای ارتفاعات بالا توصیه می شود.
۳. تست مقاومت کششی اتصالات چه زمانی انجام می شود؟
این تست معمولا در مرحله قبل از شروع عملیات نصب گسترده، بر روی نمونه های ساخته شده از زیرسازی و اتصال ورق انجام می شود تا ظرفیت واقعی پرچ ها و پیچ ها سنجیده شود.
