نما کامپوزیت منحنی؛ آموزش ساخت پنل های خمیده با خم سرد

در دنیای معماری معاصر، خطوط صاف و زوایای تیز دیگر تنها گزینه طراحان نیستند. نماهایی که با انحنا و نرمی طراحی شده اند، به یکی از نمادهای معماری مدرن تبدیل شده اند و این تحول بزرگ، مدیون مصالحی است که قابلیت شکل پذیری بالایی دارند. نما کامپوزیت منحنی یکی از همین دستاوردهاست؛ پوششی که هم ظاهر جذاب و هم عملکرد مناسب در برابر عوامل محیطی را با هم ارائه می دهد.

برای بسیاری از مجریان و معماران، سوال اصلی این است که آیا اجرای نماهای خمیده با ورق کامپوزیت واقعا امکان پذیر است؟ پاسخ نه تنها مثبت است، بلکه روش های مشخص و آزموده شده ای برای این کار وجود دارد که مهم ترین آنها تکنیک خم سرد است. این مقاله به طور کامل و اجرایی توضیح می دهد که نما کامپوزیت منحنی چیست، چگونه ساخته می شود، چه مزایا و محدودیت هایی دارد و چه نکاتی باید در طراحی و اجرای آن رعایت شود.

نما کامپوزیت منحنی چیست و چرا در معماری مدرن محبوب شده است؟

نما کامپوزیت منحنی به پوششی گفته می شود که از پنل های کامپوزیت آلومینیومی با شکل خمیده یا قوسی ساخته شده و روی نمای ساختمان نصب می گردد. برخلاف پنل های تخت که تنها در راستاهای مستقیم نصب می شوند، پنل های منحنی قابلیت تطبیق با طراحی های ارگانیک، قوسی و انحنادار را دارند. این ویژگی باعث شده که استفاده از نما کامپوزیت منحنی در پروژه های تجاری، هتل ها، مراکز خرید و ساختمان های اداری شاخص بسیار رایج شود.

محبوبیت فزاینده این نوع نما در معماری مدرن دلایل متعددی دارد. معماران امروز به دنبال فرار از قاب های هندسی خشک هستند و ورق کامپوزیت به آنها این امکان را می دهد که خطوط نرم، فرم های سیال و نماهای پویا طراحی کنند. از طرفی، پیشرفت در تکنیک های خم کاری ورق کامپوزیت باعث شده اجرای چنین نماهایی دیگر منحصر به پروژه های بسیار گران قیمت نباشد.

تفاوت نما کامپوزیت منحنی با نما کامپوزیت تخت

مهم ترین تفاوت از نظر فنی، در فرایند تولید و اجراست. پنل های تخت کامپوزیت مستقیم از خط تولید آماده اجرا هستند، اما پنل های منحنی نیازمند فرایند خم کاری جداگانه ای هستند که باید پیش از نصب انجام شود. این فرایند اگر به درستی انجام نشود، می تواند منجر به ترک پوشش رنگ یا جدا شدن لایه های ورق شود.

از نظر ساختاری، پنل کامپوزیت منحنی به سازه و زیرسازی متفاوت تری نسبت به پنل تخت نیاز دارد. در نماهای تخت، پروفیل ها و شاسی ها در مسیرهای مستقیم نصب می شوند، اما در نماهای قوسی باید زیرسازی نیز با همان انحنا طراحی و ساخته شود. این موضوع هم هزینه ها را بالاتر می برد و هم زمان اجرا را طولانی تر می کند. با این حال، نتیجه نهایی از نظر زیبایی شناسی بسیار شاخص تر از نمای تخت است.

از نظر هزینه ای هم تفاوت قابل توجهی وجود دارد. اجرای نما کامپوزیت منحنی معمولا ۲۰ تا ۴۰ درصد گران تر از نمای تخت است که این تفاوت ناشی از هزینه خم کاری، زیرسازی سفارشی و زمان بیشتر نصب می باشد.

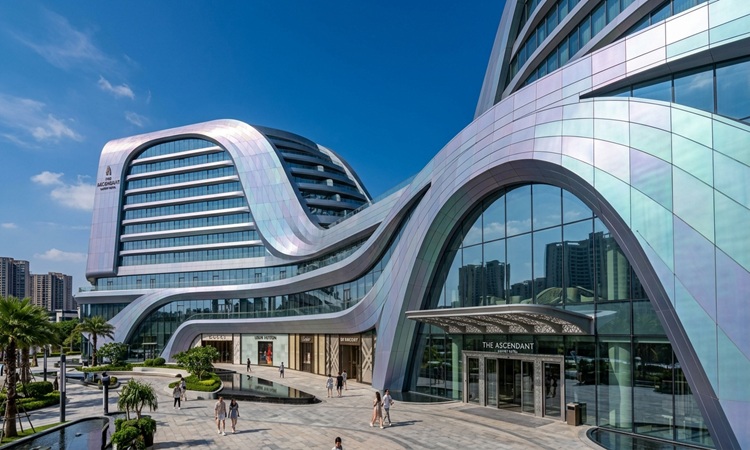

کاربرد نماهای خمیده در ساختمان های تجاری و مدرن

نمای کامپوزیت کرو و قوسی بیشترین کاربرد را در ساختمان هایی دارد که هویت بصری قوی و متمایز برای آنها اهمیت دارد. هتل های پنج ستاره، مراکز خرید بزرگ، برج های اداری و تجاری، ایستگاه های مترو، فرودگاه ها و مجتمع های تفریحی از جمله سازه هایی هستند که بیشتر از نما کامپوزیت منحنی بهره می برند.

در پروژه های خاص مانند پمپ بنزین ها و هتل ها که نیاز به هویت بصری قوی دارند، نماهای منحنی تاثیر بصری بیشتری ایجاد می کنند. اگر می خواهید ببینید این نوع نما در فضاهای عمومی چه ظاهری دارد، مطالعه مقاله نمای کامپوزیت پمپ بنزین می تواند دید بهتری به شما بدهد.

از دیدگاه برندینگ و معماری تجاری، انحنا در نما پیام بصری متفاوتی منتقل می کند. خطوط منحنی در ذهن مخاطب با نرمی، پیشرفت، نوآوری و پویایی ارتباط برقرار می کنند. به همین دلیل است که بسیاری از برندهای بزرگ ترجیح می دهند ساختمان مرکزی یا شعب شاخص خود را با نمای کامپوزیت خاص و منحنی متمایز کنند.

روش اجرای نما کامپوزیت منحنی با تکنیک خم سرد

خم سرد کامپوزیت یعنی شکل دادن به ورق کامپوزیت در دمای محیط، بدون اعمال حرارت. این روش ساده ترین و رایج ترین تکنیک برای ساخت پنل کامپوزیت منحنی در پروژه های ساختمانی است. در این تکنیک، از نیروی مکانیکی برای خم کردن ورق استفاده می شود و محدودیت اصلی آن حداقل شعاع انحنایی است که ورق بدون آسیب تحمل می کند.

برای اجرای درست خم سرد، شناخت ساختار ورق کامپوزیت ضروری است. ورق کامپوزیت از دو لایه آلومینیوم با یک هسته پلی اتیلن یا معدنی بین آنها تشکیل شده است. لایه آلومینیوم می تواند تا حدی خم شود، اما اگر شعاع خم کمتر از حداقل مجاز باشد، لایه آلومینیوم ترک می خورد و پوشش رنگ جدا می شود. به طور کلی برای ورق های ۳ و ۴ میلیمتری، حداقل شعاع انحنا بین ۱ تا ۲ متر توصیه می شود.

مقایسه روش خم سرد و سایر روش های شکل دهی پنل کامپوزیت

برای درک بهتر مزایا و محدودیت های تکنیک خم سرد، جدول زیر این روش را با دو رویکرد دیگر مقایسه می کند:

همانطور که جدول نشان می دهد، خم سرد کامپوزیت در اکثر پروژه های نما بهترین تعادل بین هزینه، سرعت و کیفیت را ارائه می دهد و به همین دلیل در صنعت ساختمان ایران رایج ترین روش است.

مراحل ساخت و اجرای پنل های خمیده کامپوزیت

اجرای نما کامپوزیت منحنی یک فرایند چند مرحله ای است که هر گام آن نیاز به دقت فنی دارد. در اینجا این مراحل به صورت توضیحی و پیوسته شرح داده می شود.

مرحله اول طراحی و محاسبه انحنا است. قبل از هر کاری، معمار یا طراح نما باید شعاع انحنا، ابعاد پنل ها و موقعیت دقیق هر پنل را مشخص کند. در این مرحله باید حداقل شعاع مجاز خم برای نوع ورق انتخابی بررسی شود. معمولا از نرم افزارهای مدل سازی سه بعدی برای تعیین دقیق موقعیت هر پنل استفاده می شود.

مرحله دوم تهیه و برش ورق است. ورق های کامپوزیت بر اساس نقشه های اجرایی برش می خورند. در این مرحله باید پرت مواد به دقت محاسبه شود، زیرا در پنل های خمیده به دلیل شکل های غیر مستطیلی، پرت بیشتری نسبت به پنل های تخت وجود دارد.

برای محاسبه دقیق متراژ و تعداد ورق ها در پروژه های منحنی، مطالعه مقاله محاسبه تعداد ورق کامپوزیت: راهنمای برآورد شیت، پرت، و متریال اجرای نما می تواند از اشتباهات محاسباتی جلوگیری کند.

مرحله سوم، فرآیند خم کاری است. در خم سرد کامپوزیت، ورق روی دستگاه رول فرمینگ یا زیر پرس قرار می گیرد و به آرامی خم می شود. نکته کلیدی در این مرحله یکنواختی فشار و کنترل شعاع انحنا در تمام طول ورق است. هر گونه نایکنواختی باعث می شود پنل نهایی شکل درستی نداشته باشد.

مرحله چهارم، اجرای زیرسازی منحنی است. شاسی کشی برای نمای کامپوزیت منحنی باید با انحنای دقیق نما هماهنگ باشد. این بخش اغلب از پروفیل های آلومینیوم خم شده یا فلزی سفارشی ساخته می شود. هر قدر زیرسازی دقیق تر اجرا شود، نصب پنل های منحنی آسان تر خواهد بود.

مرحله پنجم نصب پنل هاست. پنل های خمیده با توجه به شکل منحنی زیرسازی نصب می شوند. در این مرحله، تنظیم درز بین پنل ها اهمیت بسیاری دارد. در نمای کامپوزیت قوسی، درزها باید هم یکنواخت باشند و هم با تغییر زاویه پنل ها تطبیق پذیر باشند. استفاده از واشرهای مخصوص و درزگیری دقیق برای جلوگیری از نفوذ آب ضروری است.

نکات فنی، مزایا و محدودیت های اجرای پنل های منحنی

اجرای نما کامپوزیت منحنی در کنار تمام مزایایی که ارائه می دهد، نیازمند رعایت نکات فنی خاصی است که نادیده گرفتن آنها می تواند به کیفیت پروژه آسیب جدی بزند. در این بخش، هم به مزایا و هم به محدودیت های واقعی این نوع نما پرداخته می شود تا تصویری دقیق و کامل از آنچه در صحنه اجرا اتفاق می افتد داشته باشید.

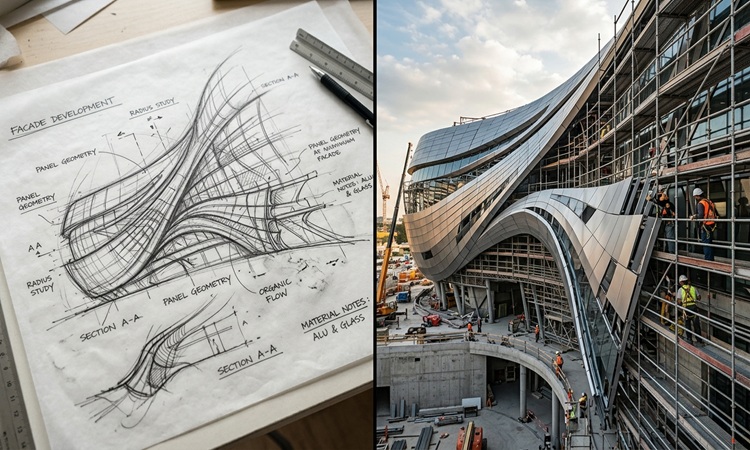

مزایای استفاده از نما کامپوزیت منحنی در پروژه های خاص

اولین و مهم ترین مزیت، آزادی طراحی است. نما کامپوزیت خمیده به معماران اجازه می دهد فرم هایی را که پیش از این تنها در کاغذ یا نرم افزار ممکن بود، در واقعیت پیاده کنند. این آزادی در طراحی برای پروژه هایی که هویت بصری اهمیت استراتژیک دارد، بی بدیل است.

مزیت دوم سبک بودن نسبت به مصالح جایگزین است. نماهایی با انحنا معمولا با سنگ، بتن یا کاشی اجرا می شوند که هم سنگین تر هستند و هم اجرای آنها در فرم های خمیده بسیار پیچیده تر است. نما کامپوزیت مدرن با وزن بسیار کمتر، همان اثر بصری را با هزینه اجرایی کمتر ایجاد می کند.

مزیت سوم دوام پوشش رنگ است. ورق های کامپوزیت با پوشش PVDF در برابر اشعه ماوراءبنفش، بارندگی و آلودگی هوا مقاوم هستند و این مقاومت پس از خم کاری نیز حفظ می شود، به شرطی که خم کاری در شعاع مجاز انجام شده باشد.

یکی از برندهای داخلی که ورق کامپوزیت با کیفیت برای اجرای نماهای منحنی ارائه می دهد پرمیوم باند است. محصولات این شرکت در طیف گسترده ای از رنگ ها و ضخامت ها برای پروژه های خاص عرضه می شود.

چهارمین مزیت، قابلیت تمیزکاری و نگهداری آسان است. سطح صاف و یکپارچه پنل های کامپوزیت حتی در حالت منحنی، تمیزکاری را ساده می کند. برخلاف نماهای سنگی خمیده که پاکسازی درزها دشوار است، نمای کامپوزیت خمیده نگهداری راحت تری دارد.

محدودیت ها و اشتباهات رایج در اجرای خم سرد کامپوزیت

مهم ترین محدودیت اجرای نما کامپوزیت منحنی، حداقل شعاع انحنا است. هر ورق کامپوزیت با توجه به ضخامت، جنس هسته و ضخامت لایه آلومینیوم، یک حداقل شعاع انحنا دارد. اگر در طراحی این حداقل رعایت نشود، در حین خم کاری پوشش رنگ ترک می خورد یا لایه ها از هم جدا می شوند. این یکی از رایج ترین اشتباهات در پروژه های نما کامپوزیت سفارشی است.

اشتباه دیگر، عدم هماهنگی بین طراحی و اجرا است. گاهی معمار یک انحنا طراحی می کند، اما تیم اجرایی به دلیل نبود تجهیزات مناسب یا کمبود تجربه، انحنای واقعی را تغییر می دهد. این تغییر ممکن است در ابتدا قابل تشخیص نباشد، اما پس از اتمام نما ناهماهنگی آشکار می شود.

محدودیت دیگر، هزینه بالاتر زیرسازی است. طراحی و ساخت شاسی منحنی برای نما کامپوزیت کرو نیاز به تخصص و ابزار بیشتری دارد. بسیاری از مجریانی که تجربه کافی در این حوزه ندارند، زیرسازی ضعیف می گذارند که در بلند مدت مشکلات جدی ایجاد می کند.

اگر قصد اجرای نمای کامپوزیت دارید، توجه به چک لیست کنترل کیفیت از همان ابتدای کار اهمیت دارد. مقاله چک لیست اجرای نمای کامپوزیت: کنترل کیفیت از زیرسازی تا تحویل کار می تواند راهنمای مفیدی باشد.

یکی دیگر از محدودیت های قابل توجه، نیاز به تخصص بیشتر در مرحله طراحی است. برای اجرای نماهای ارگانیک و منحنی پیچیده، طراح باید مدل سه بعدی دقیقی داشته باشد و موقعیت هر پنل را به طور مشخص تعریف کند. هرگونه ابهام در مرحله طراحی مستقیما روی اجرا و هزینه نهایی تاثیر می گذارد.

در نهایت، روش های خم کردن کامپوزیت باید با توجه به نوع پروژه و ورق انتخاب شود. برای انحناهای ساده و شعاع های بزرگ، خم سرد کاملا کافی است. اما برای فرم های پیچیده با شعاع های کوچک، ممکن است نیاز به ترکیبی از روش ها باشد که این امر هزینه و زمان اجرا را افزایش می دهد. شناخت این محدودیت ها پیش از شروع پروژه، از بروز مشکلات جدی در حین اجرا جلوگیری می کند.

برای آشنایی بیشتر با محصولات ورق کامپوزیت پرمیوم باند و انتخاب ورق مناسب برای پروژه نمای منحنی خود، می توانید از مشاوره تخصصی این شرکت بهره مند شوید.

جمع بندی

نما کامپوزیت منحنی یکی از شاخص ترین دستاوردهای تلفیق فناوری و معماری در دوران معاصر است. این نوع نما با تکیه بر تکنیک خم سرد کامپوزیت، امکان اجرای فرم های آزاد و قوسی را با هزینه و پیچیدگی قابل قبول فراهم می کند. از طراحی دقیق شعاع انحنا گرفته تا انتخاب درست ورق، زیرسازی منحنی و نصب حرفه ای پنل ها، همه این مراحل باید با آگاهی فنی کافی انجام شوند.

اگر پروژه ای دارید که معماری آن نیازمند خطوط منحنی و نماهای ارگانیک است، نما کامپوزیت خمیده می تواند هم از نظر زیبایی و هم از نظر اقتصادی بهترین انتخاب باشد؛ به شرطی که از ابتدا با متخصصان با تجربه کار کنید و تمام مراحل طراحی و اجرا را با دقت پیش ببرید.

سوالات متداول

1. حداقل شعاع انحنا در خم سرد کامپوزیت چقدر است؟
   برای ورق های ۳ و ۴ میلیمتری، حداقل شعاع مجاز معمولا بین ۱ تا ۲ متر است و باید با توجه به مشخصات فنی برند انتخابی تعیین شود.
2. آیا تمام ورق های کامپوزیت قابل خم کاری سرد هستند؟
   خیر. ورق هایی با هسته معدنی A2 انعطاف کمتری دارند و ممکن است برای انحناهای تند مناسب نباشند. ورق های با هسته PE برای خم سرد گزینه بهتری هستند.
3. نما کامپوزیت منحنی چقدر گران تر از نمای تخت است؟
   به طور تقریبی ۲۰ تا ۴۰ درصد گران تر است. این تفاوت ناشی از هزینه خم کاری، زیرسازی سفارشی و زمان بیشتر نصب می باشد.
4. چه ابزاری برای خم سرد کامپوزیت لازم است؟
   معمولا از دستگاه رول فرمینگ یا پرس هیدرولیک استفاده می شود. برای انحناهای ساده در کارگاه، حتی با تجهیزات دستی هم می توان اقدام کرد.
5. آیا خم سرد به پوشش رنگ ورق آسیب می زند؟
   اگر شعاع انحنا از حداقل مجاز کمتر نشود، پوشش رنگ سالم می ماند. آسیب رنگ تنها زمانی اتفاق می افتد که ورق بیش از ظرفیت فنی خود خم شود.
